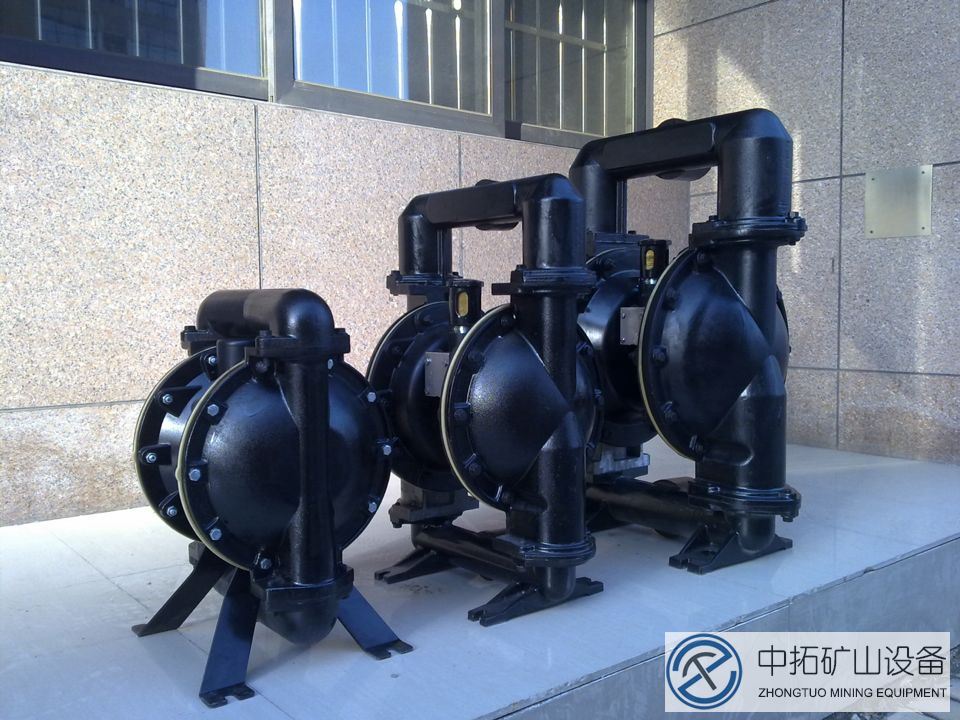

氣動隔膜泵

氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。
氣動隔膜泵這種泵的主要分類：氣動隔膜泵，不銹鋼氣動隔膜泵，QBY氣動隔膜泵

基本概述

氣動隔膜泵是一種新型輸送機械，是目前國內較新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體均可使用。
氣動隔膜泵其有四種材質：工程塑料、鋁合金、鑄鐵、不銹鋼。氣動隔膜泵根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯等，以滿足不同用戶的需要。安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。

適用場合

因為氣動隔膜泵具有以上特點，所以氣動隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有其中
的一部分。如：噴漆、陶瓷業中氣動隔膜泵已占有絕對的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。
氣動隔膜泵是一種新型輸送機械，是目前國內較新穎的一種泵類。采用壓縮氣體為動力源，對于各種腐化性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。氣動隔膜泵有四種材質：塑料、鋁合金、鑄鐵、不銹鋼。氣動隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯。以滿足不同用戶的需要。安置在各種特別場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。
1、由于用氣體作動力，所以流量隨背壓(出口阻力)的變化而主動調節，適合用于中高粘度的流體。而離心泵的工作點因以水為基準設定好的，如果用于粘度稍高的流體，則必需配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：
第一、接地后不可能產生火花；
第二、工作中無熱量產生，機器不會過熱；
第三、流體不會過熱，因為氣動隔膜泵對流體的攪動較小。
3、在工地惡劣的中央，如修建工地、工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于梗塞，這樣對電動泵就形成負荷過高的環境，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道梗塞時主動停止。
4、另外氣動隔膜泵體積小易于挪動，不需要地基，占地面積小，安置簡便經濟。可作為挪動式物料輸送泵。
5、在有危害性、腐化性的物料處理中，隔膜泵可將物料與外界完全隔離。
6、或是一些實驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。

性能參數選型

型 號	流量 m3/h	揚程 m	出口壓力 kgf/cm	吸程 m	較大允許 通過顆粒 φ(mn)	較大供氣壓 Kgf/cm	較大空氣 消耗量 m3/min
QBY-10	0～0.8	0～50	6	5	1	7	0.3
QBY-15	0～1	0～50	6	5	1	7	0.3
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6
QBY-32	0～6	0～50	6	7	4.0	7	0.6
QBY-40	0～8	0～50	6	7	4.5	7	0.6
QBY-50	0～12	0～50	6	7	8	7	0.9
QBY-65	0～16	0～50	6	7	8	7	0.9
QBY-80	0～24	0～50	6	7	10	7	1.5
QBY-100	0～30	0～50	6	7	10	7	1.5

工作原理與特點

氣動隔膜泵是一種以壓縮空氣為動力，由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于氣動隔膜泵工作原理的特點，因此氣動隔膜泵具有以下特點：
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花。
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動較小，適用于不穩定物質的輸送。
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，不存在設備移動、磨損、過載、發熱。
（15）沒有動密封，維修簡便避免了泄漏，工作時無死點。

適用行業

化工業：酸、堿、溶劑、懸浮物、分散體系。
石化業：稠油、油脂、泥漿、污泥等。
涂料業：樹脂、溶劑、著色劑、油漆等。
日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。
采礦業：煤漿、巖漿、泥漿、砂漿、潤滑油等。
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水。
食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜。
飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏等各類藥品料液。
造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業：溶劑、電鍍液、清洗液、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業：染料化學品、樹脂、膠等。
建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆等。
家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。

應用舉例

1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體較高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置

使用特點

公共特性

1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、氣動隔膜泵在易燃易爆的環境中用氣動泵可靠且成本低，第三、流體不會過熱因為隔膜泵對流體的攪動較小。
3、在工地惡劣的地方，如建筑工地、 工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外氣動隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、氣動隔膜泵可用于輸送化學性質比較不穩定的流體。
氣動隔膜泵在工業領域的作用是巨大的，很多難以人類手工完成的都可以通過氣動隔膜泵來完成，間接的保證了員工的工作安全。
使用優點
氣動單向隔膜泵具有質量可靠使用壽命長、噪音低、震動小、永不死機、做工精細等六大優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、流動寬敞，通過性能好，允許通過較大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
2、氣動單向隔膜泵不需灌引水，吸程高達5米，揚程達70米，出口壓力≧7bar；
3、氣動單向隔膜泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
4、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)；
5、可以浸沒在介質中工作；
6、不必用電，在易燃、易爆場所使用安全可靠；
7、氣動單向隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
8、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
9、氣動單向隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；
10、可輸送較粘的液體(粘度在1萬厘泊以下)。

使用注意

氣動隔膜泵是以壓縮空氣為動力，通過膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵。氣動隔膜泵按照一定的原理和方式進行使用，在具體的使用操作規程中按照一定的說明和注意事項使用，能夠產生重要的使用作用和貢獻，發揮良好的使用價值。使用氣動隔膜泵操作運行時要注意以下幾點：保證流體中所含的較大顆粒不超過泵的較大安全通過顆粒直徑標準。緊固好泵及各連接管接頭，防止中開泵因振動撞擊擦產生靜電火花。使用抗靜電軟管。要周期性的檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。保持良好的排氣和通風、遠離易燃易爆和熱源。進氣壓力不要超過泵的較高允許使用壓力，高于管道泵額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。
靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定。泵的排氣中可能含有固體物，不要將排氣口對著工作區或者人，以免造成人身傷害。當隔膜失效時，排污泵輸送的物料會從排氣消聲器中噴出。保證泵壓的管道系統能承受所達到得較高輸出壓力，保證多級泵驅動氣路系統的清潔和正常工作條件。當輸送易燃和有毒的流體時，請將排口接到遠離工作區的安全地方。請使用至少3/8"內徑內壁光滑的管道連接排氣口和消聲器。
流體的高壓可能會導致嚴重的人身傷亡和財產損失，請不要在泵加壓時，對泵及料管系統進行任何的維修工作，轉子泵如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭。如輸送的有害有毒流體泵，消防泵請不要把泵直接送到廠家來修理。液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+的液體和鹵代烴及其他的鹵代碳氫化合物溶劑，則將會產生腐蝕引起泵體爆裂。保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項，必要的話，配給必需的防護用品。正確使用泵，不允許長時間的空運轉。
